vesta fan by EXFORM

　CF-R EX with Panel

ベスタクスのDJミキサーのクロスフェーダー
CF-R（CF-R US)の代替えフェーダーのパネル付きパーツ

旧製品シングルパネルタイプ用と、ツインパネルタイプ用の２種類があります

　ベスタクス社DJミキサーの45mmピッチクロスフェーダー交換パーツ「CF-R」の互換パーツとして販売を行ってきました「CF-R EX」ですが、同社一部のDJミキサーで、工場出荷時はCF-PCV仕様ですがCF-Rにも交換可能なモデルが多くあり、その場合、専用のパネルが必要の為に対応できませんでした。　そこで、「CF-R EX」にそのパネルを付けてリニューアルしたのが本モデルです。

　また、クロスフェーダー部がツインパネル方式になる以前の古いベスクスDJミキサーのフェーダーパネル表面が、操作時のスレによりかなり劣化している場合が多々あったり、紛失したりで、パネルパーツも欲しいという熱いベスタファンの声に応え、シングルパネル方式時代の寸法の小さ目パネルを付けたバージョンも同時にラインナップ！

　どちらも、交換時に半田付け作業は不要で、先の細めのプラスドライバーがあれば、ユーザー自身で交換作業ができます。

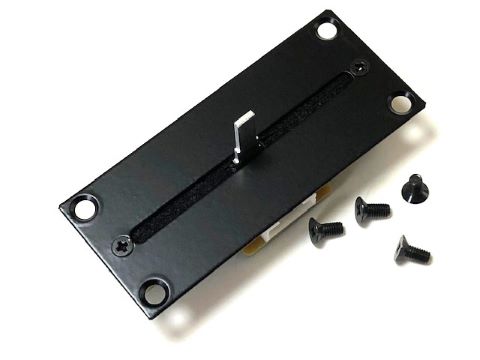

　CF-R EX with Panel（ツインパネルタイプ用）

　厚さ約1mmのスチール板が付いているCF-R EXです。その大きさは、もう一種のシングルパネルタイプよりもひと回り大きめとなっており、スライド溝の裏面には、埃などの混入を抑えるためのヒメロンカバーも装着されています。
　パネルを、DJミキサー本体に留める為の皿ビスM2.6を４個付属。フェーダー交換時に、ビスもリフレッシュします。

対応機種）
PCV-002 / PCV-180 / PCV-275 / PMC-05mk4 / VMC280 / VMC-002XLu / VMC-002XLuTUB / VMC-004 / VMC-004XL / VMC-004FX / VMC-004XLu / VMC-180 / VMC-185XL / VMC-004FXLuTUB / GUBER 180G. . .

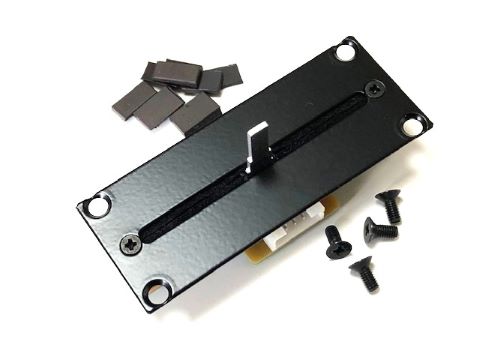

　CF-R EX with Panel（シングルパネルタイプ用）

　厚さ約1mmのスチール板が付いているCF-R EXです。その大きさは、もう一種のツインパネルタイプよりもひと回り小さめとなっており、スライド溝の裏面には、埃などの混入を抑えるためのヒメロンカバーも装着されています。
　パネルを、DJミキサー本体に留める為の皿ビスM2.6を４個付属。フェーダー交換時に、ビスもリフレッシュします。

　DJミキサーのトップパネルの表面に、このフェーダーの表面と高さを合わせるために、マグネットスペーサーを使用します。　1mm厚を４枚、2mm厚を４枚、付属しています。ほとんどのDJミキサーは2mm厚のスチール板ですが、シャンパンゴールドのアルマイト仕上げのPMC-275等は、3mm厚です。

クロスフェーダー取り付け開口部

赤で示す４か所の位置に、付属のマグネットスペーサー1mm厚、または、2mm厚を付けて、このパネル付きCF-REXを取り付けます。　ビス締めの際は、ビスを順番に少しづつ繰り返し行ってください。
マグネットスペーサーで浮かせることによって、DJミキサートップパネルとCF-R EXパネルの段差を無くします。

対応機種）
AA-88 / CDX-12 / CDX-15 / CDX-16 / MW-3000 / MW-3000R / PMC-005 / PMC-005A / PMC005Amk2 / PMC-03A / PMC-05mk3 / PMC-05T / PMC-05TB / PMC-06FX / PMC-06T / PMC-09 / PMC-15A / PMC-15SL / PMC-15mk2 / PMC-17A / PMC-170A / PMC-20 / PMC-20S / PMC-20G / PMC-20SL / PMC-20T / PMC-25 / PMC-250 / PMC-26 / PMC-27mk2 / PMC-270A / PMC-280 / STM5005 / STM5009 / STM5006 . . .

　CF-R EX with Panel　取り付け時の注意点

●ネジ頭のプラス溝の大きさに合った、先の細いプラスドライバーをお使いください。
万が一、舐めてしまいプラスドライバー先が入らなくなるような丸穴になってしまったら、修理業者に依頼することをお薦めします。（ドリルでネジを破壊できる器用な方は自己責任でトライしてみてください）

●コネクター取外し・取付けのときは、コネクターと線材の接点が取れないようにご注意ください。線材だけを引っ張らないようにしてください。指先で白いコネクターのみを持ってください。細いマイナスドライバーを使用するとうまく取れる場合もあります。わずかな隙間に差し込み、回転（テコ原理）させる等。。。。。指が太い人などは自己責任で試してみてください。

●マグネットスペーサーは、小さなチョコレートの欠片にも見えます。　お子様が居るご家庭では、誤飲させないように気を付けてください。　万が一、誤飲してしまったら、係りつけのドクターに至急連絡してみてください。

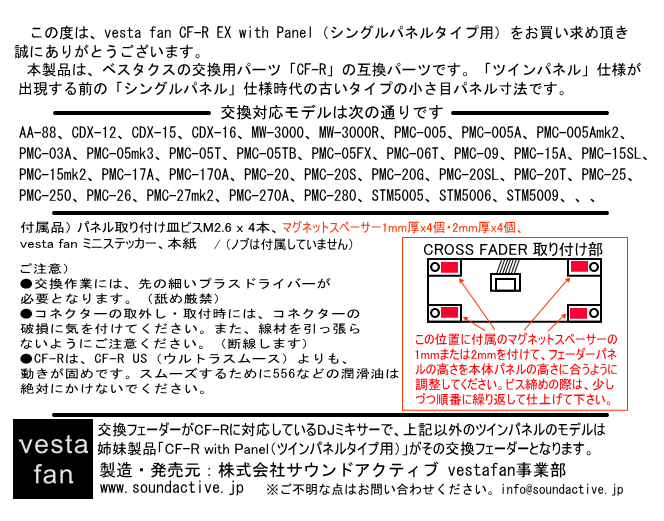

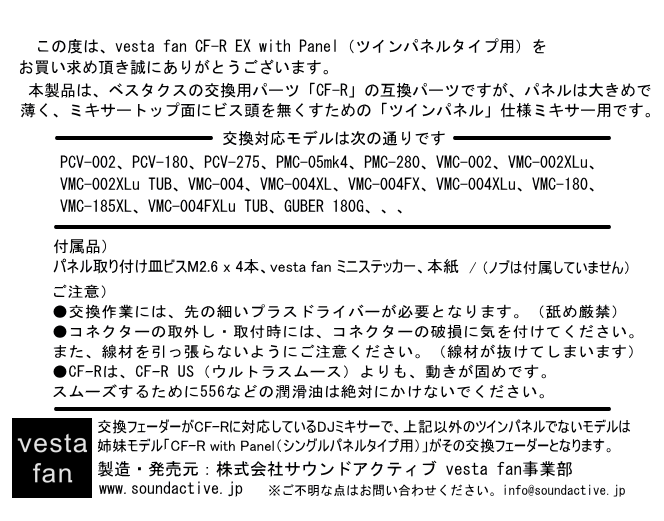

それぞれに同梱されています説明書）

●CF-R EX with Panel が、うまくDJミキサー本体のクロスフェーダー開口部に入らない場合があります。　その際はあわてずに、次の方法を試してみてください。

１．CF-R EX with Panelのフェーダー取り付けのための２つの小さなビス（M2皿）を、少しだけ緩める。これにより、少しだけ角度が付けられるため、うまく開口部にハマることがあります。
ただし、入ったら緩めたビスを締め直すことを忘れないでください。

２．機種にもよりますが、パネル全体を一旦取り外すとうまくハマることがあります。
例えば、PMC-270Aの場合↓
